Стартер 5732.3708
Снят с автомобиля «Газель», причина – проскальзывает бендикс.

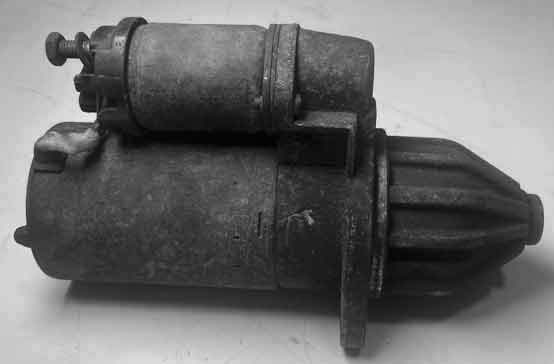

1. Стартер в ремонт

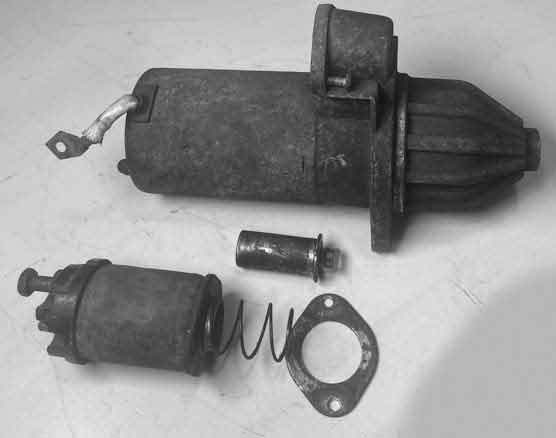

2. Снимаем втягивающее реле
3. Снимаем заднюю крышку, щеточный узел, снимаем корпус с ротором

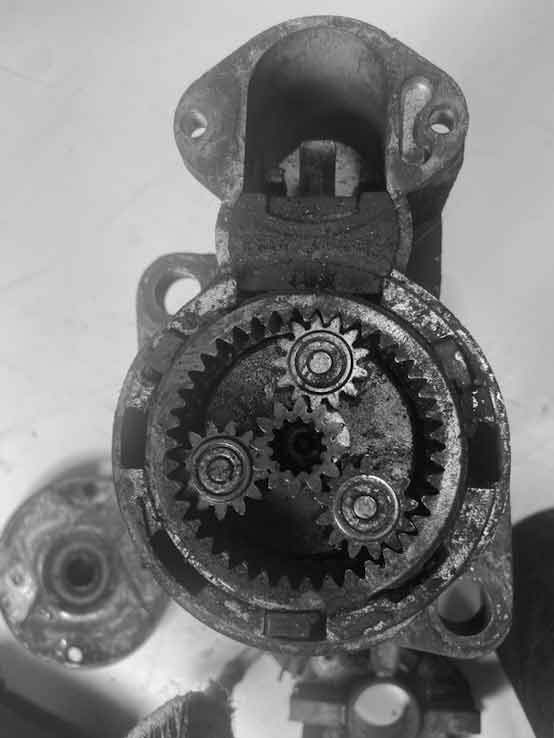

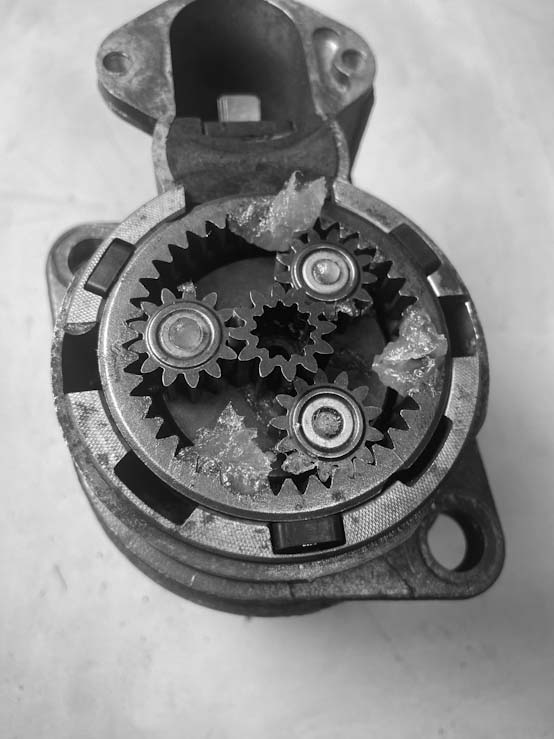

4. Определяем состояние редуктора. Детали редуктора в норме, изношены резиновые демпферы

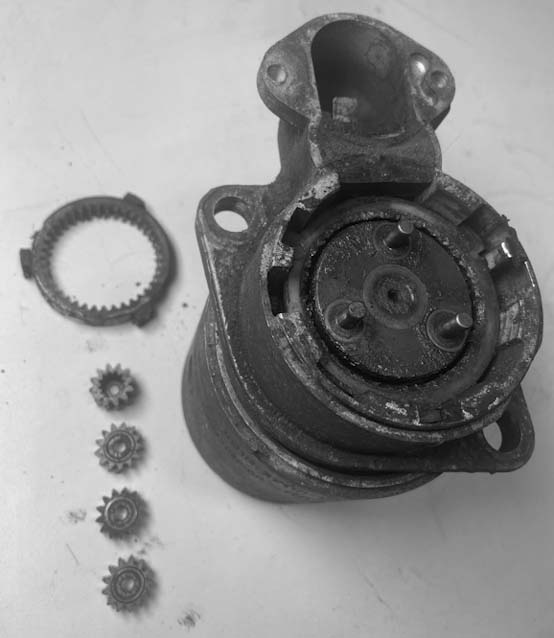

5. Разбираем планетарный редуктор

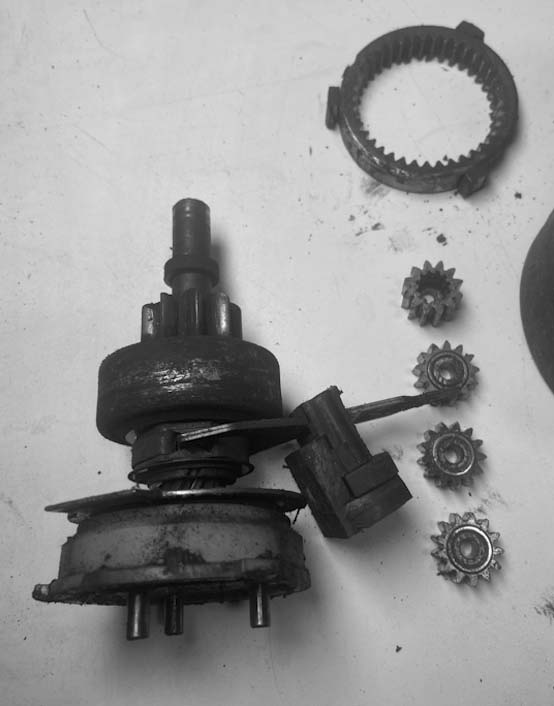

6. Вынимаем редуктор с бендиксом из передней крышки
7. Сбиваем трубкой упорное кольцо

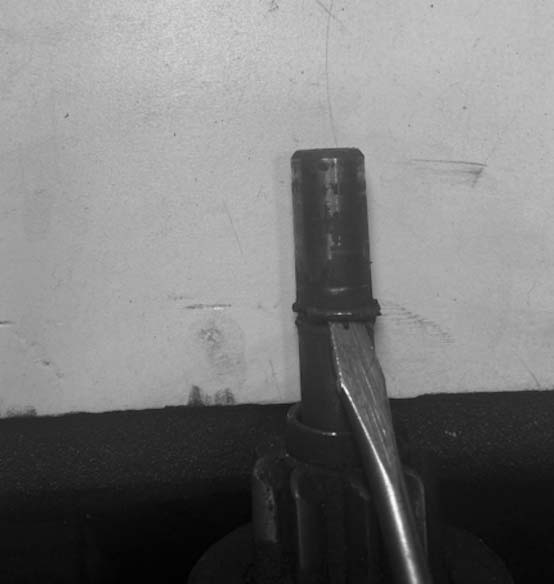

8. Снимаем стопорное кольцо

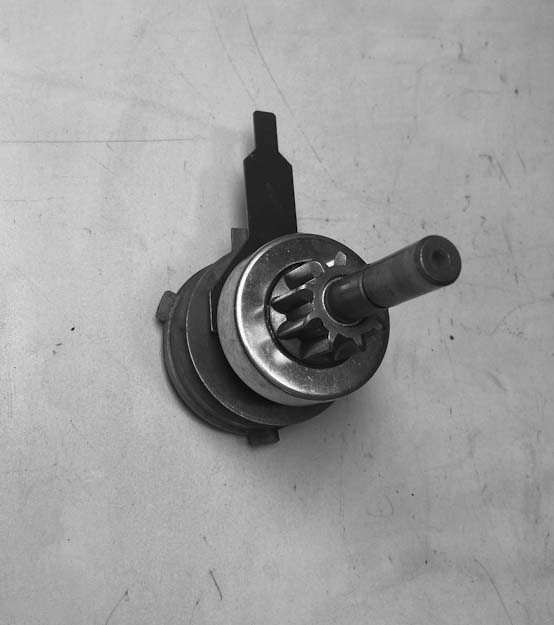

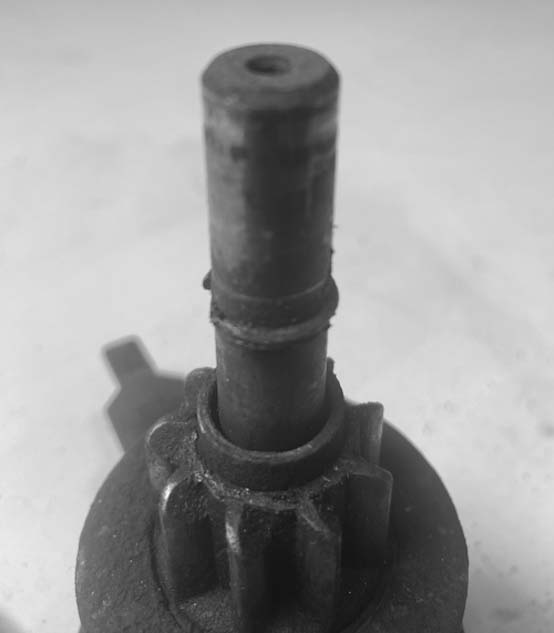

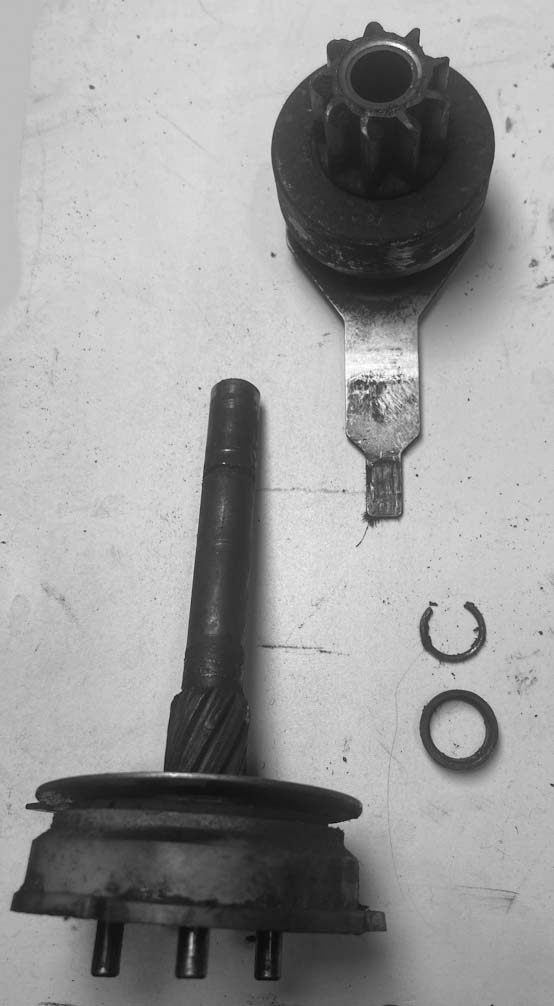

9. Снимаем бендикс, оцениваем состояние шлицов на валу

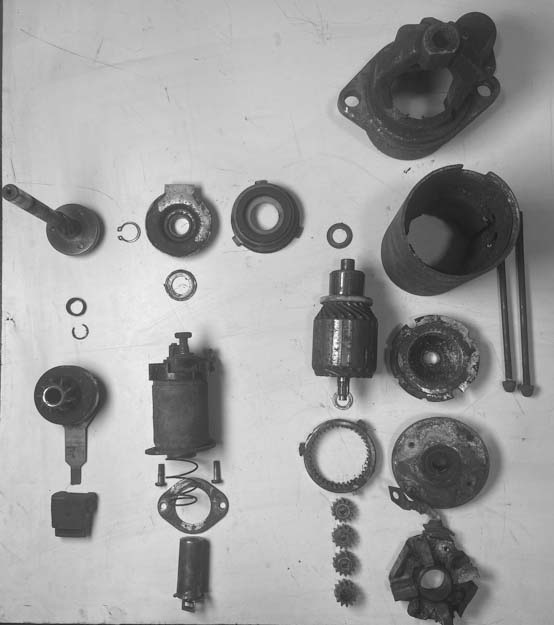

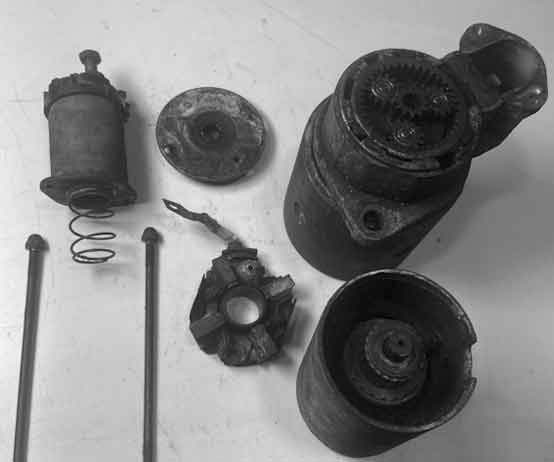

10. Стартер полностью разобран

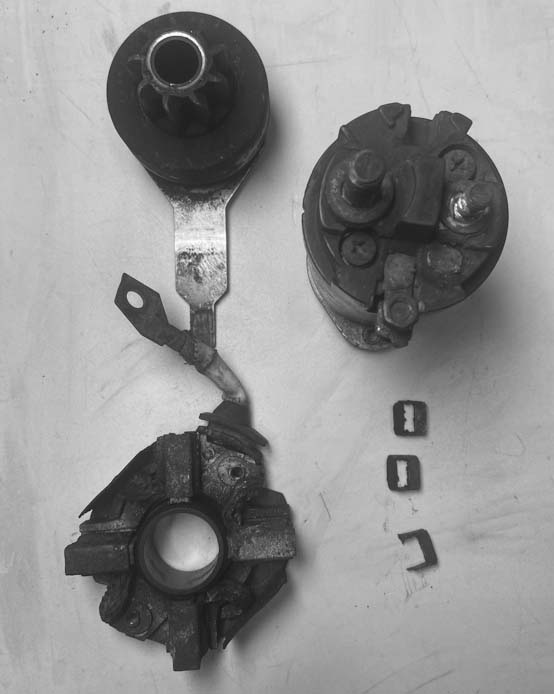

11. Детали, которые необходимо заменить: Щеточный узел, бендикс, крышка втягивающего, резиновые демпферы редуктора

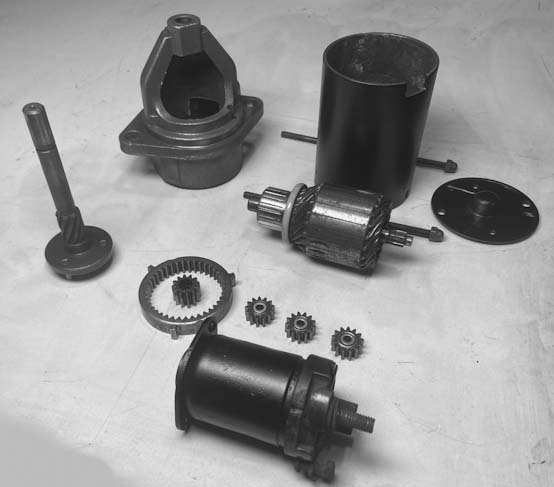

12. Все детали стартера очищены и покрашены грунтом против ржавчины.

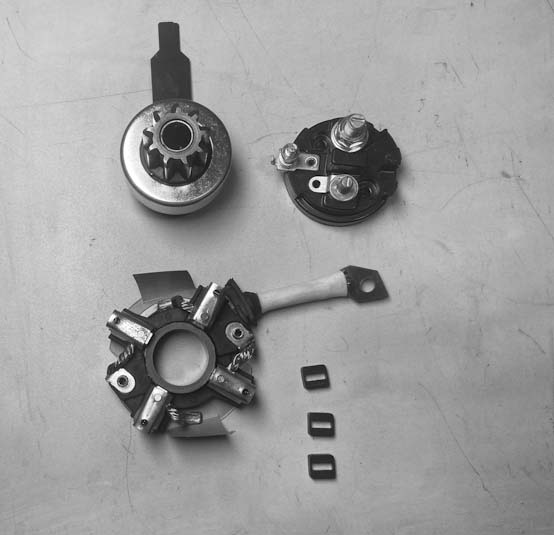

13. Новые детали, взамен, изношенных и неисправных.

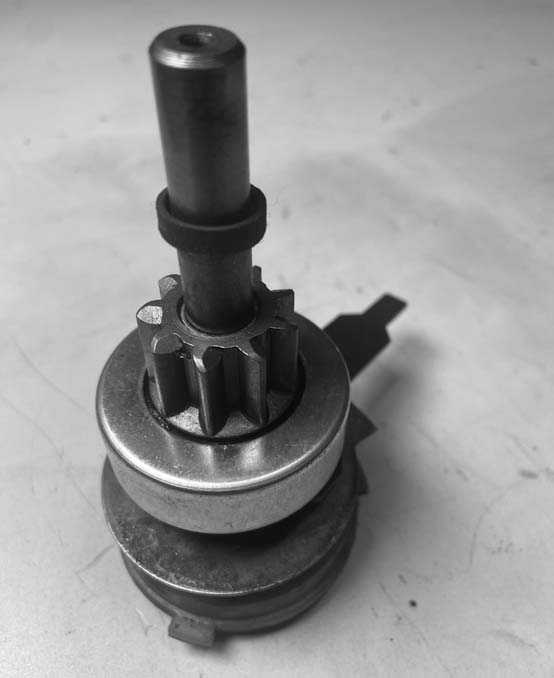

14. Надеваем бендикс на вал.
15. Надеваем упорное кольцо, стопорное кольцо и застегиваем упорное кольцо.
16. Вставляем редуктор с валом и бендиксом в крышку, смазываем редуктор.

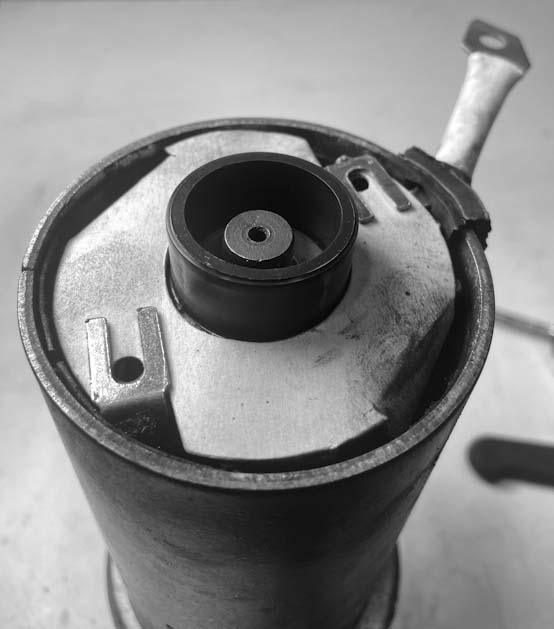

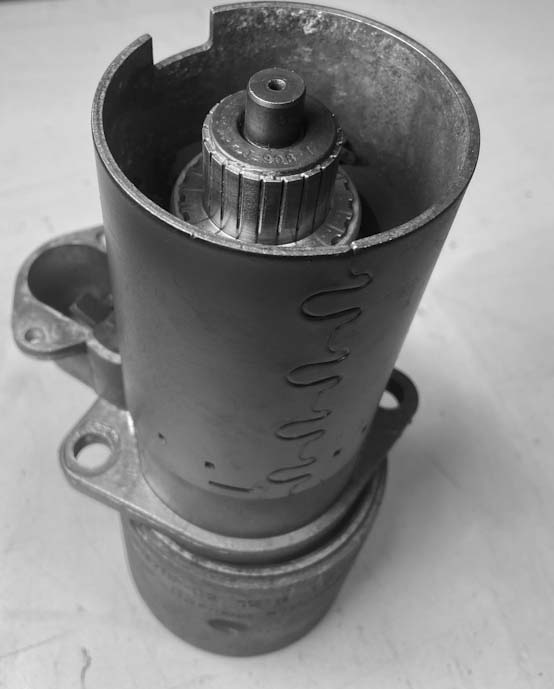

17. Устанавливаем корпус, вставляем ротор
18. Устанавливаем щеточный узел
19. Устанавливаем заднюю крышку

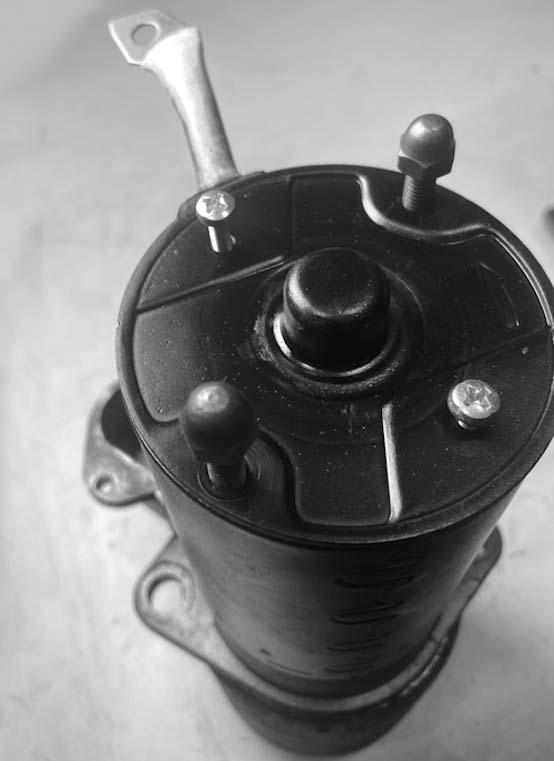

20. Стартер собран

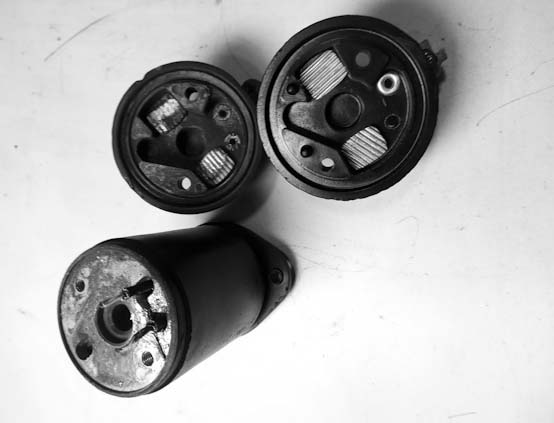

21. Распаиваем крышку втягивающего реле

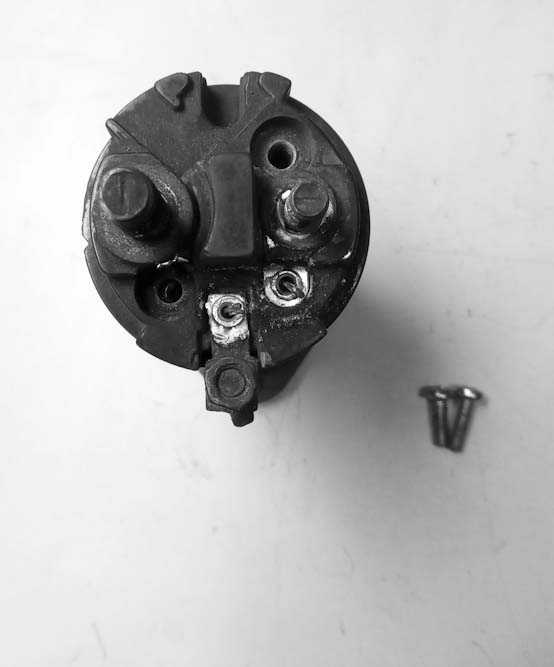

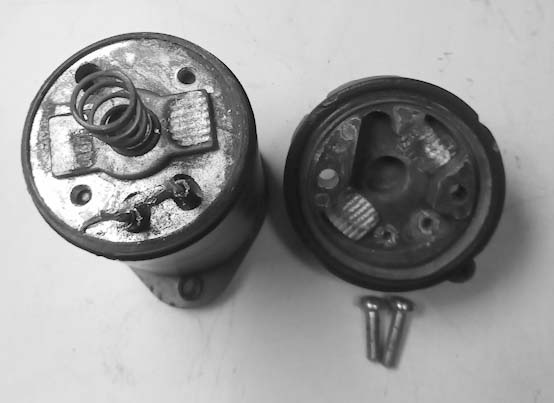

22. Снимаем крышку втягивающего реле
23. Новая крышка с чистыми контактами

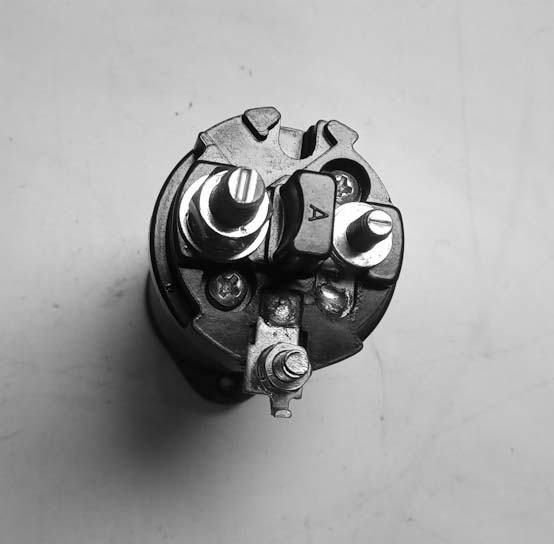

24. Устанавливаем и пропаиваем крышку втягивающего реле.

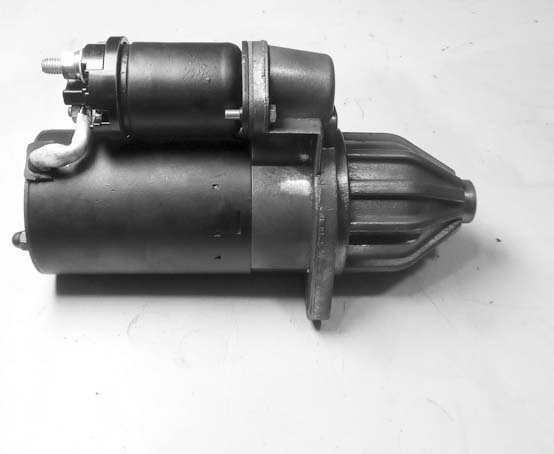

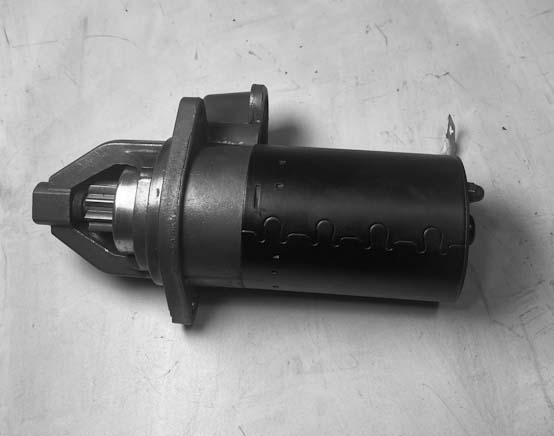

25. Стартер отремонтирован и полностью собран

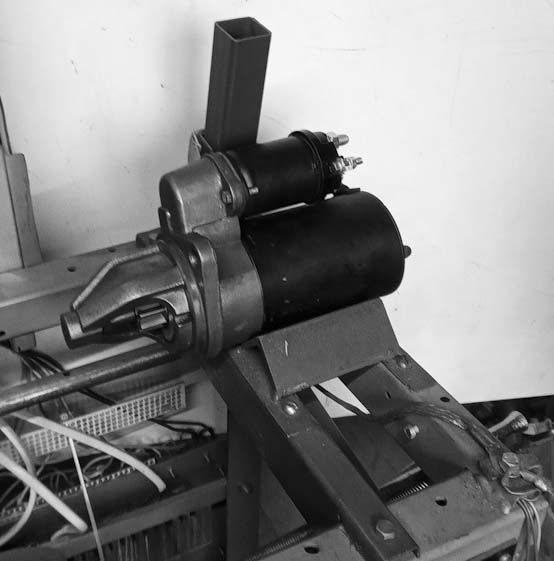

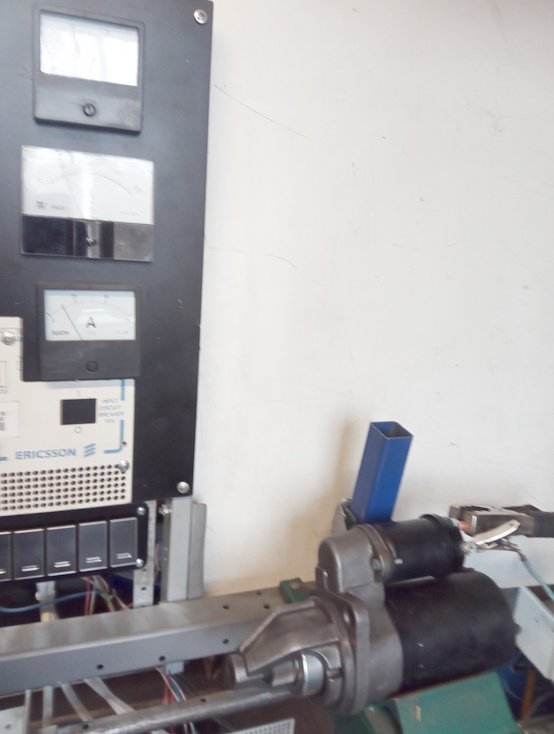

26. Стартер устанавливается на стенд
27. Проверка стартера на холостом ходу.
Стартер включается, вращение легкое.
Ток втягивающего в момент включения 50 Ампер, при вращении стартера, ток втягивающего 10 Ампер.
Ток вращающегося стартера 40 Ампер.
Стартер полностью исправен и готов к установке.
